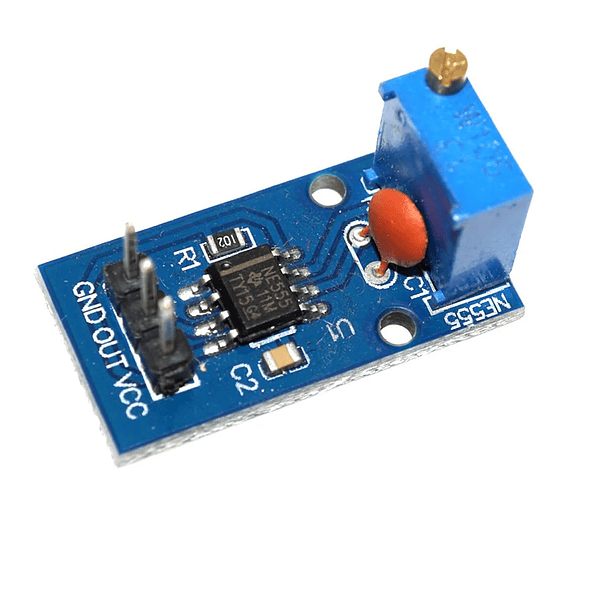

Modulo 555 NE555 generador de pulsos

Descripción

DESCRIPCIÓN:

Se trata de un módulo generador de pulsos basado en el muy popular integrado NE555. El NE555 es un circuitos integrado de temporización de precisión capaz de producir retrasos de tiempo precisos u oscilaciones. En el tiempo de retardo o modo de operación monoestable, el intervalo de tiempo es controlado por una simple red de resistencias y condensadores externos. En el modo estable de operación, la frecuencia y el ciclo de trabajo pueden ser controlado independientemente con dos resistencias externas y un solo condensador externo.

El umbral y los niveles de disparo normalmente son dos tercios y un tercio, respectivamente, del VCC. Estos niveles pueden ser alterados mediante la variación de la tensión de control. Cuando la entrada del disparador cae debajo del disparador, el flip-flop está configurado y la salida aumenta. Si la entrada de activación está por encima del nivel de activación y la entrada de umbral está por encima del nivel de umbral, el flip-flop se restablece y la salida es baja. La entrada de restablecimiento (RESET) puede anular todas las demás entradas y puede usarse para iniciar un nuevo ciclo de temporización. Cuando RESET baja, el flip-flop se reinicia, y la salida baja. Cuando la salida es baja, se proporciona una ruta de baja impedancia entre descarga (DISCH) y tierra.

El circuito de salida es capaz de hundirse o abastecerse. Corriente hasta 200 mA. La operación está especificada para suministros de 5 V a 15 V. Con un suministro de 5 V, salida.

Los niveles son compatibles con las entradas TTL. Para el caso de este módulo, el NE555 está montado sobre una placa con todo lo necesario para su funcionamiento correcto solo con un par de pines y lo mejor es que incorpora un potenciómetro que permite solo con un pequeño giro de un tornillo podamos controlar a nuestra voluntad la velocidad de la intermitencia en los pulsos de salida.
