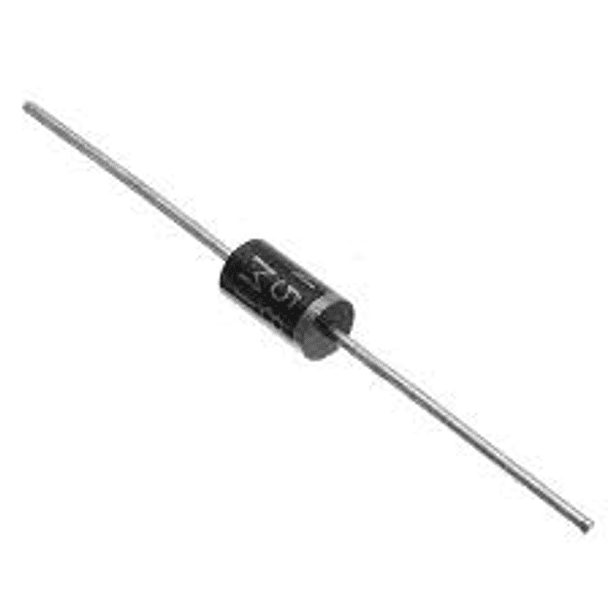

Diodo Schottky 5819

El diodo schottky 1N5819 es un componente electrónico semiconductor que soporta velocidades de conmutación mayores cuando entra en los niveles de conducción directa e inversa. La estructura interna es básicamente de una unión de metal y un material semiconductor.

La función del diodo schottky 1N5819 consiste en permitir o bloquear la circulación de la energía eléctrica, consta de dos terminales, un ánodo (positivo) y cátodo (negativo), la manera más rápida de comprobar si es un Schottky es midiendo su voltaje de umbral.

Es ideal para sistemas de alta velocidad de conmutación con caídas de tensión bajas, baterías Inversas de Protección, fuentes de alimentación conmutadas, convertidores de CD a CD de alta frecuencia, variadores de frecuencia, sistemas de control de motores de paso-paso, circuitos Integrados de lógica TTL.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje inverso pico repetitivo: 40 Volts
• Voltaje de funcionamiento (@ 1 A): 0.6 Volts
• Corriente de rectificación promedio: 1 Amp
• Encapsulado: DO-41
• Corriente pico no repetitiva en medio ciclo de onda senoidal (8.3 ms): 25 Amp
• Rango de temperatura de operación: -65 a 125 °C
• Capacitancia total (@ 4V, 1 MHz): 110 pF
• Dimensión: 2.7 mm ∅ x 5.2 mm
• Peso: 0.2 g
